COMO IDENTIFICAR A UNIDADE MESTRE E ESCRAVA EM VRF?

Antes de identificarmos quem é a unidade mestre e as unidades escravas, primeiro , devemos saber o por que dessa denominação. A unidade mestre é o condensador principal da combinação, e ela a responsável por administrar todo o funcionamento do sistema pelo fato de ser a unidade prioritária. Já a unidade escrava são as condensadoras auxiliares que trabalham sobre as ordens operacionais ditadas pela unidade mestre, agregando em sua capacidade operacional durante as demandas solicitadas pela unidade mestre.

PUBLICIDADE

COMO SÃO INTERLIGADAS AS UNIDADES MESTRES E ESCRAVAS

Em sistema VRF é possível que haja uma combinação de até 4 unidades condensadoras, entretanto nesse conjunto somente é permitido que se possua uma única unidade mestre. As demais unidades condensadoras serão nomeadas como escrava 1, escrava 2 e escrava 3. A totalidade de capacidade em HP que pode ser combinada, dependendo do fabricante pode ser entre 90 a 120 HP.

PUBLICIDADE

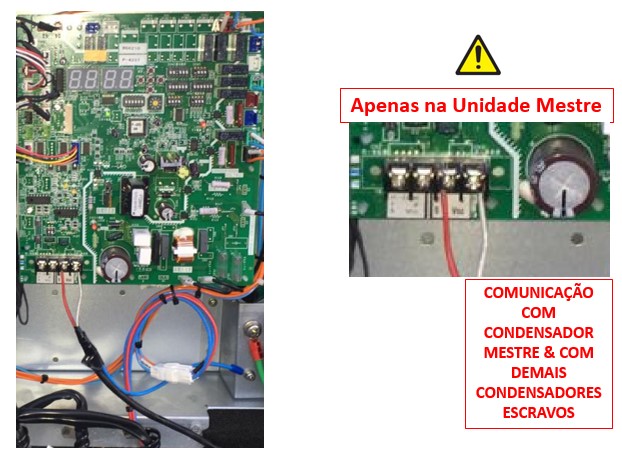

No caso da unidade mestre, os pontos observados para se identificar a unidade mestre são:
  • O cabo de comunicação dos evaporadores apenas são conectados em sua borneira.
  • Os cabos saem da borneira da unidade mestre para a unidade condensadora escrava 01.
  • A automação é conectada apenas na borneira da unidade mestre.
  • É realizada configuração na placa mãe para definir como unidade mestre.


PUBLICIDADE

Já a unidade escrava os pontos a serem identificados são:
  • Recebe apenas o cabo de comunicação que vem da unidade condensadora mestre.
  • Do borne, sai o cabo de comunicação para a unidade escrava 02 (quando possui).
  • Placa mãe da unidade condensadora recebe ajustes definindo a unidade condensadora como escrava.

PUBLICIDADE



Espero que este post tenha sido útil para você aprender mais. Como sempre, se você tiver alguma dúvida ou comentário, não hesite em compartilhar conosco na seção de comentários abaixo.


Obrigado por ler este post e espero que você tenha aprendido algo novo! Fique ligado para mais informações e dicas aqui no nosso blog.😉👍
