MULTI SPLIT FUNCIONA, PORÉM EVAPORADOR NÃO TEM EFICIÊNCIA

Nos equipamentos multi split, sabemos que a infraestrutura para cada unidade evaporadora é separado. Cada circuito possui sua válvula de expansão eletrônica, e em comum, apenas temos o compressor, e as placas eletrônicas na unidade condensadora. Por isso que para cada diagnóstico de baixa eficiência em uma ou todas as unidades evaporadoras de um multi split, essa avaliação precisa ser feita em partes, para poder chegar a um diagnóstico preciso.

FALTA DE FLUIDO REFRIGERANTE (GÁS)

No equipamento multi, dependendo da capacidade do condensador, ele possui uma quantidade de fluido refrigerante de fábrica, atende até 20m (contabilizando todas as linhas do multi, sendo ele bi, tri ou penta split). Acima dessa quantidade na somatória das tubulações, se faz necessário realizar a carga adicional de fluido refrigerante, caso contrário, isso irá gerar uma baixa eficiência no sistema.

No nosso exemplo, temos 30m de tubulação total para as duas unidades evaporadoras.


Exemplo para o modelo AJ017NCJ2CH de duas saídas

  • Soma das Linhas= 15m + 30m= 30m
  • Carga Adicional= 30m - 20m= 10m
  • Carga Adicional= 10* 0,10g/m= 100g

SENSORES DE TEMPERATURA DA UNIDADE CONDENSADORA

Como já foi informado, as válvulas de expansão eletrônica ficam localizadas na unidade condensadora. Na saída das válvulas de cada circuito, existe um sensor que monitora a temperatura do fluido, que vai em direção a cada unidade evaporadora. São sensores de 10Kohms, em temperatura ambiente de 25Kohms. Caso o sensor de alguma das respectivas válvulas de expansão, estejam danificadas, isso influenciará na eficiência da respectiva unidade evaporadora.

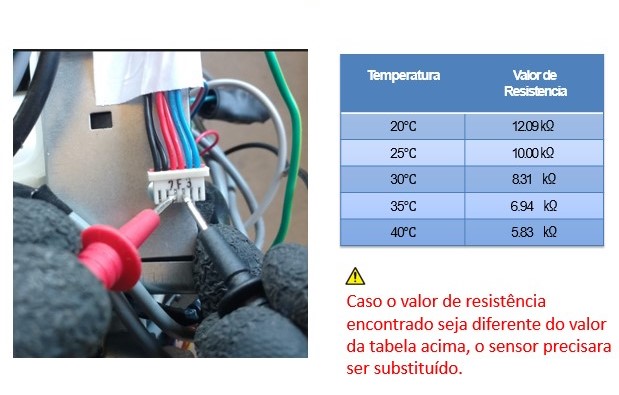

TESTE DOS SENSORES DE TEMPERATURA

O teste básico para definirmos se o sensor esta ou não com avaria, é através da verificação da sua resistência ôhmica. É importante ter a tabela com os valores de Resistência X Temperatura dos sensores.

VÁLVULA DE EXPANSÃO ELETRÔNICA(EVV)

A válvula de expansão, regula a vazão de fluido refrigerante ao evaporador. Se por algum motivo ela esteja com um problema elétrico(bobina aberta ou em curto), ou mecânica(travada ou obstruída), teremos uma restrição na passagem de fluido refrigerante até a unidade evaporadora. Isso afetará diretamente no ciclo de refrigerante, e na eficiência.









OUTROS FATORES PARA BAIXA EFICIÊNCIA EM MULTI SPLIT

  • Estrangulamento na tubulação entre unidade condensadora e evaporadora.
  • Erro de projeto (simultaneidade fora da faixa).
  • Equipamento subdimensionado para o ambiente

EXPLICAÇÃO EM VÍDEO



Muito obrigado por visitar o nosso blog e conferir o nosso post sobre MULTI SPLIT FUNCIONA, PORÉM EVAPORADOR NÃO TEM EFICIÊNCIA ! Esperamos que tenha sido útil e informativo para você. Gostaríamos de agradecer por dedicar seu tempo para ler nossos artigos e esperamos que você tenha encontrado valor em nosso conteúdo.

Fique atento para mais publicações no nosso blog!

Estamos sempre empenhados em fornecer informações relevantes e úteis para nossos leitores, se você tiver alguma dúvida ou comentário, não hesite em compartilhar conosco na seção de comentários abaixo. Obrigado novamente e até a próxima!👍😄
