VÁLVULA 4 VIAS FUNCIONAMENTO E TESTES

 O QUE É UMA VÁLVULA REVERSORA?

Também conhecida como válvula de 4 vias (devido a quantidade de entradas e saídas que a válvula possui), é um componente eletromecânico presente em equipamentos de ar condicionados que operam em modo resfriamento ou aquecimento, chamados de bomba de calor. É encontrado em equipamentos do tipo split, multi split, VRF entre outros sistemas.

                                     VÁLVULA REVERSORA

PUBLICIDADE

FUNCIONAMENTO DA VÁLVULA DE 4 VIAS

Como funciona a válvula reversora?

Durante a operação em modo resfriamento, o sentido do fluxo de fluido refrigerante e convencional, ou seja, o fluido refrigerante passa pelo condensador, posteriormente no dispositivo de expansão ate chegar a unidade evaporadora. No modo aquecimento, o embolo interno na válvula reversora muda a direção do fluxo do fluido, ou seja, em vez do vapor superaquecido ir ao condensador, ele ira para a unidade evaporadora.

  VÁLVULA REVERSORA EM MODO RESFRIAMENTO

     VÁLVULA REVERSORA EM MODO AQUECIMENTO

TESTE DA VÁLVULA REVERSORA

Basicamente, o teste da válvula reversora se divide em duas etapas:

1. O teste da bobina da válvula reversora (atuador da válvula), que se resume em teste de continuidade e de magnetismo.

2. Acompanhamento do funcionamento do mecanismo do embolo da válvula.

                         TESTE DE CONTINUIDADE DA BOBINA

                 TESTE DE MAGNETIZAÇÃO DA BOBINA

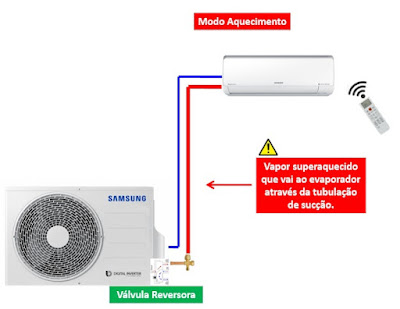

FUNCIONAMENTO DO MECANISMO DA VÁLVULA

Como o mecanismo interno da válvula é bidirecional, o teste prático mais viável a ser aplicado é a modificação do modo de operação, ou seja, ligar o equipamento em modo, refrigeração e em seguida mudar o modo do equipamento para aquecimento e acompanhar se a operação ira modificar.
