FUNCIONAMENTO E LÓGICAS OPERACIONAIS DO SISTEMA VRF


Volume de refrigerante variável (VRF ou VRV que na prática são os mesmos equipamentos), é um sistema de ar condicionado central que funciona com 1 ou uma combinação de unidades externas (podendo ser no máximo 4 unidades externas) ligadas a várias unidades internas.



Essas ''várias unidades internas que são conectadas as unidades externas podem ser de modelos distintos, desde Hi Wall, Piso Teto, Dutos entre outros.




O sistema VRF possui um único circuito de refrigeração para atender todas as unidades evaporadoras, unidades essas são possuem um dispositivo de expansão do tipo eletrônico que tem como principal objetivo, controlar o volume de fluido refrigerante a ser inserido no evaporador, de acordo com a demanda térmica do ambiente.


Além do ajuste eletrônico do dispositivo de expansão nas unidades evaporadoras, as unidades condensadoras possuem a tecnologia inverter, ou seja, o compressor do sistema VRF possui controle de rotação através de um circuito inversor.


TIPOS DE UNIDADES CONDENSADORAS DO SISTEMA VRF

O sistema VRF possui uma variação em relação às unidades externas justamente para a adequação de projetos, condições, e acessibilidades. De forma bem resumida iremos listar quais são esses tipos:

MINI VRF

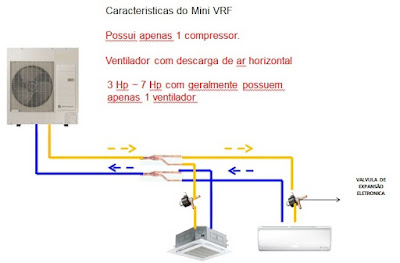

São os de menores capacidades,geralmente entre 3 Hp ~14 Hp dependendo do fabricante. Descarga de ar "sempre horizontal", podendo ser com 1 e no máximo 2 motores ventiladores, tornando-se unidades bem compactas.



PUBLICIDADE
UNIDADE MODULARES APENAS RESFRIAMENTO OU BOMBA DE CALOR (Heat Pump ou Cooling Only)

Capacidades variam de 8 HP ~32 HP, no caso de módulos únicos. Podem operar em aquecimento ou resfriamento. Descarga de ar "sempre vertical", podendo ser com 1 e no máximo 2 motores ventiladores por módulo.


UNIDADES TIPO RECUPERADOR DE CALOR  (Heat Recovery)

Diferente dos equipamentos bomba de calor, os recuperadores de calor podem operar em modo aquecimento e resfriamento simultaneamente.




UNIDADES DE CONDENSAÇÃO A ÁGUA

Utiliza água  oriunda de uma torre de arrefecimento para o processo de condensação.
