VRF COM ERRO DE COMUNICAÇÃO, DICAS DE COMO RESOLVER!

 O QUE É COMUNICAÇÃO?

Ação de transmitir uma mensagem e receber outra como resposta. Durante essa atividade, caso exista alguma irregularidade como falta de respostas de uma das unidades ou alguma interferência que gere distorções no que esta sendo transmitido, teremos o que chamamos de falha de comunicação.

PUBLICIDADE

CAUSAS PARA FALHA DE COMUNICAÇÃO

Por se tratar de um alarme extremamente amplo, iremos abordar alguns causadores do erro de comunicação, porem existem inúmeros outros fatores além dos listados abaixo:
  • Cabos de comunicações rompidos ou oxidados.
  • Placa da unidade evaporadora ou condensadora danificada.
  • Inversão de cabos entre as unidades.
  • Etc . . .

CABO DE COMUNICAÇÃO ROMPIDO OU OXIDADO

Uma das principais causas do erro de comunicação em sistema VRF esta atrelado a transmissão de dados ruidosa ou defeituosa. Nesse caso o primeiro passo é a verificação dos cabos de comunicação. O teste básico a ser realizado é a continuidade para identificar se há algum rompimento na malha de transmissão entre as unidades evaporadoras com a unidade condensadora mestre.

PLACA DA UNIDADE EVAPORADORA DANIFICADA

Curto em placas das unidades evaporadoras ou condensadoras também são causadoras de falha de comunicação. Quando a falha é causada por curto ou queima de alguma placa de unidade evaporadora, ela perde a comunicação com o sistema. Nesse caso a forma mais simples de fazer o diagnóstico é verificar os parâmetros no VRF que informam a quantidade de unidades evaporadoras conectadas.


Na unidade condensadora, quando ocorre danos em placas (principalmente a PCB MAIN) A consequência mais comum de acontecer e a não localização de nenhuma das unidades evaporadoras do sistema. Nesse caso para o diagnóstico preciso se faz necessário verificar se existem unidades evaporadoras em comunicação com o condensador através da checagem de parâmetros de quantidade de unidades evaporadoras conectadas.

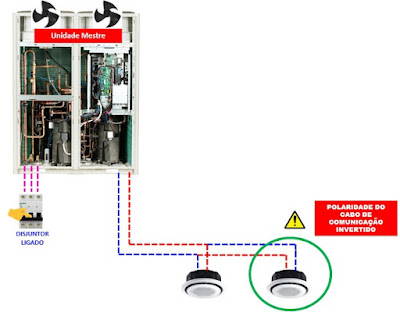

INVERSÃO DOS CABOS DE COMUNICAÇÃO

Em alguns modelos de fabricantes de VRF e fundamental que a polaridade dos cabos de comunicação sejam respeitadas desde a saída dos bornes da unidade condensadora até a última unidade evaporadora do sistema. Em casos de inversão dessa polaridade, o sistema VRF irá emitir um alarme referente a falha de comunicação.




PUBLICIDADE







Espero que este post tenha sido útil para você aprender mais. Como sempre, se você tiver alguma dúvida ou comentário, não hesite em compartilhar conosco na seção de comentários abaixo.


Obrigado por ler este post e espero que você tenha aprendido algo novo! Fique ligado para mais informações e dicas aqui no nosso blog.😉👍
