ALARME E7 ELECTROLUX, POSSÍVEIS CAUSAS

O erro refere-se a alta ou baixa tensão no circuito DC da placa  inverter, no caso circuito de corrente continua da placa responsável pela parte de alta potência do circuito. O sistema de monitoramento dos níveis de tensão no circuito DC, informa ao micro controlador da placa da unidade condensadora os níveis de tensão.

Caso essa tensão esteja fora da faixa, ela é detectada pelo circuito, e é informado ao micro controlador, onde por segurança será exibido o alarme E7.

POSSÍVEIS CAUSAS:

ALTA OU BAIXA TENSÃO

Quando a tensão de entrada no equipamento é acima de 242V ou abaixo de 198V, isso afeta o circuito eletrônico do equipamento, e posteriormente o circuito de potência, podendo vir gerar o alarme E7.

PUBLICIDADE

RESISTORES DANIFICADOS

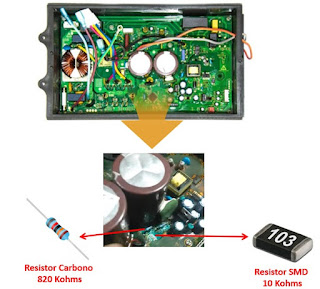

O circuito de monitoramento de tensão DC na placa da unidade condensadora, é formado por dois resistores de carbono de 820Kôhms, e por um resistor tipo SMD de 10Kôhms. Caso algum desses resistores estejam fora da sua tolerância (no caso do resistor de carbono 1%) ou aberto, o alarme E7 será exibido.



CAPACITORES DO CIRCUITO DC DANIFICADOS

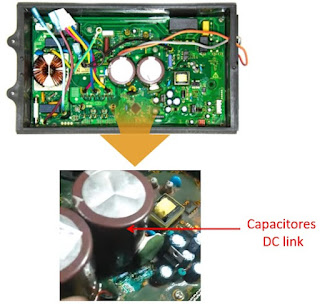

Um DC link (ou também conhecido como barramento DC), é uma conexão entre o sistema ratificador, e a parte inversora de um circuito eletrônico através de um conjunto de capacitores eletrônicos. O DC link geralmente possui um conjunto entre 2 a 6 capacitores. No caso do split inverter Electrolux, o DC link é formado por 2 capacitores, caso um deles esteja danificado ou com alteração poderá gerar o alarme E7.
