TIPOS DE CONTROLES E AUTOMAÇÕES PARA VRF

Os controles utilizados para ligar, desligar, e desenvolver gestões de programação no sistema VRF possuem características para se adequarem a casa necessidade de um projeto. Iremos abordar alguns tipos mais usuais e suas aplicações.

CONTROLE REMOTO INDIVIDUAL SEM FIO (WIRELESS)

Controles largamente utilizados para ligar e desligar as unidades evaporadoras. Já vem de fábrica acompanhado cada unidade interna. Além das configurações básicas (ligar, desligar, ajuste de modo de operação, e temperatura), alguns modelos permitem que o usuário aplique configurações específicas através de uma combinações de códigos (option code).



CONTROLE REMOTO COM FIO (WIRED CONTROL)

Os controles com fio (wired control), também podem ser aplicados nas unidades evaporadoras dos equipamentos VRF.



Podem ser instalados individualmente por unidades internas, ou, pode ser instalado apenas um único controle que possa atender até 16 unidades internas, porém, a função aplicada no controle será compartilhada por todas as unidades evaporadoras (não é possível fazer ajuste individual nesse caso). Possui uma quantidade maior de exemplo programações horárias de ligar e desligar, reset em situações de falhas, entre outros.



SISTEMA DE CONTROLE CENTRAL

Controles de automação do tipo central possuem como principal características  a capacidade de agregar um grande número de unidades evaporadoras. Diferente dos controles com fio, através dos controles centrais, é permitido fazer ajustes individuais para cada unidade interna.


Além disso é permitido controlar múltiplos sistemas, ou seja, vários grupos de unidades condensadoras. Possuem funções de programações, controles de gestão de consumo de energia etc. Podem ser do tipo touch screan com tela display colorida.

APLICAÇÃO DE CONTROLE CENTRAL EM 01 SISTEMA

APLICAÇÃO DE CONTROLE CENTRAL EM 01 SISTEMA


APLICAÇÃO DE CONTROLE CENTRAL EM VÁRIOS SISTEMAS


APLICAÇÃO DE CONTROLE CENTRAL EM VÁRIOS SISTEMAS


CONTROLE TIPO WI-FI

Trata-se de um módulo no qual deverá ser conectado a rede de internet local do usuário (Wi-Fi), onde após a sincronização, este módulo irá  gerar um sinal wireless que permite ao usuário através de um aplicativo no smartphone, controlar uma quantidade mínima de 16 unidades internas, e no máximo de 32 unidades.

PUBLICIDADE

SISTEMAS DE GESTÃO INTEGRADO

São automações que permitem o gerenciamento integrado de vários sistemas de ar condicionados (VRF, AHU, ERV, CHILEER e outros) com diferentes funções, tais como:

  • Monitoramento remoto do sistema de ar condicionado
  • Gerenciamento de até 256 unidades internas de até 80 unidades externas (no caso do VRF cerca de 16 sistemas).
  • Gerenciamento de distribuição de energia.
  • Gestão de erros, histórico de solução de problemas.
  • Controle de programação semanal/diária e etc.

O software das automações deve ser instalado em um computador, onde é realizado o download do programa.

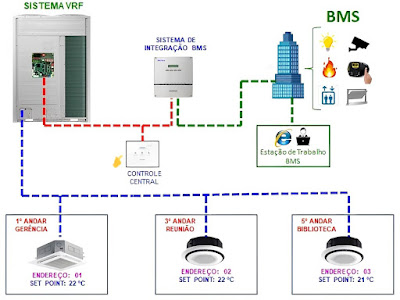

SISTEMA BMS GATEWAY

Um GATEWAY, ou PORTA DE LIGAÇÃO, é uma máquina intermediária geralmente destinada a interligar redes ou mesmo traduzir protocolos.

Os produtos dos BMS (Building Management System) como BACnet, Modbus, LonWorks etc, integram facilmente o sistema de ar condicionado (VRF, Chiller etc) a outros sistemas de automação predial existente nos edifícios, tais como:

  • Sistema de controle de acessos; (controles biométricos, pontes digitais).
  • Iluminação
  • Transporte Vertical (elevadores).
  • Detecção e alarme de incêndio.





VÍDEO AULA
