TESTE DA PLACA INVERTER DO MOTOR VENTILADOR DO CONDENSADOR VRF

A placa inverter do motor ventilador da unidade externa do sistema VRF, possui um módulo de potencia inteligente (IPM) que é um dispositivo eletrônico responsável para alterar a frequência, aumentando ou diminuindo a velocidade do motor.

PLACA INVERTER DO MOTOR VENTIDADOR-UNIDADE-EXTERNA-DO-SISTEMA-VRF

 A lógica operacional da placa inverter do motor ventilador do condensador, é controlada pela placa principal do VRF, no caso, a placa mãe (PCB MAIN). Ela é a responsável por emitir sinais eletrônicos até a placa do ventilador onde posteriormente sera refletido no aumento ou diminuição da rotação do motor ventilador.
DEMOSTRAÇÃO-DE-COMUNICAÇÃO-ENTRE-PLACA MÃE-E-PLACA-INVERTER-DO-VENTILADOR

Em contra partida, a placa do ventilador envia sinais a placa mãe (feedback) informando que o comando solicitado, foi realizado.
PUBLICIDADE

TESTE DA PLACA INVERTER DO MOTOR VENTILADOR

 Para a realização do teste do módulo IPM da placa do motor ventilador, importante que o equipamento primeiro seja desenergizado. Após essa etapa deverá aguardar um período mínimo de 15 minutos para que os capacitores na placa se descarreguem , evitando assim acidentes e danos na placas.
PLACA INVERTER DO VENTILADOR-TESTE-MODULO-IPM

 O teste detecta se existe curto-circuito em algum dos TRANSISTORES IGBT's que formam o módulo IPM.  Cada um desses transistores possuem um diodo, então o teste foca justamente em diagnosticar se este diodo esta ou nao danificado. Por esse motivo o aparelho de medição(multímetro), deverá esta ajustado na escala de DIODO.

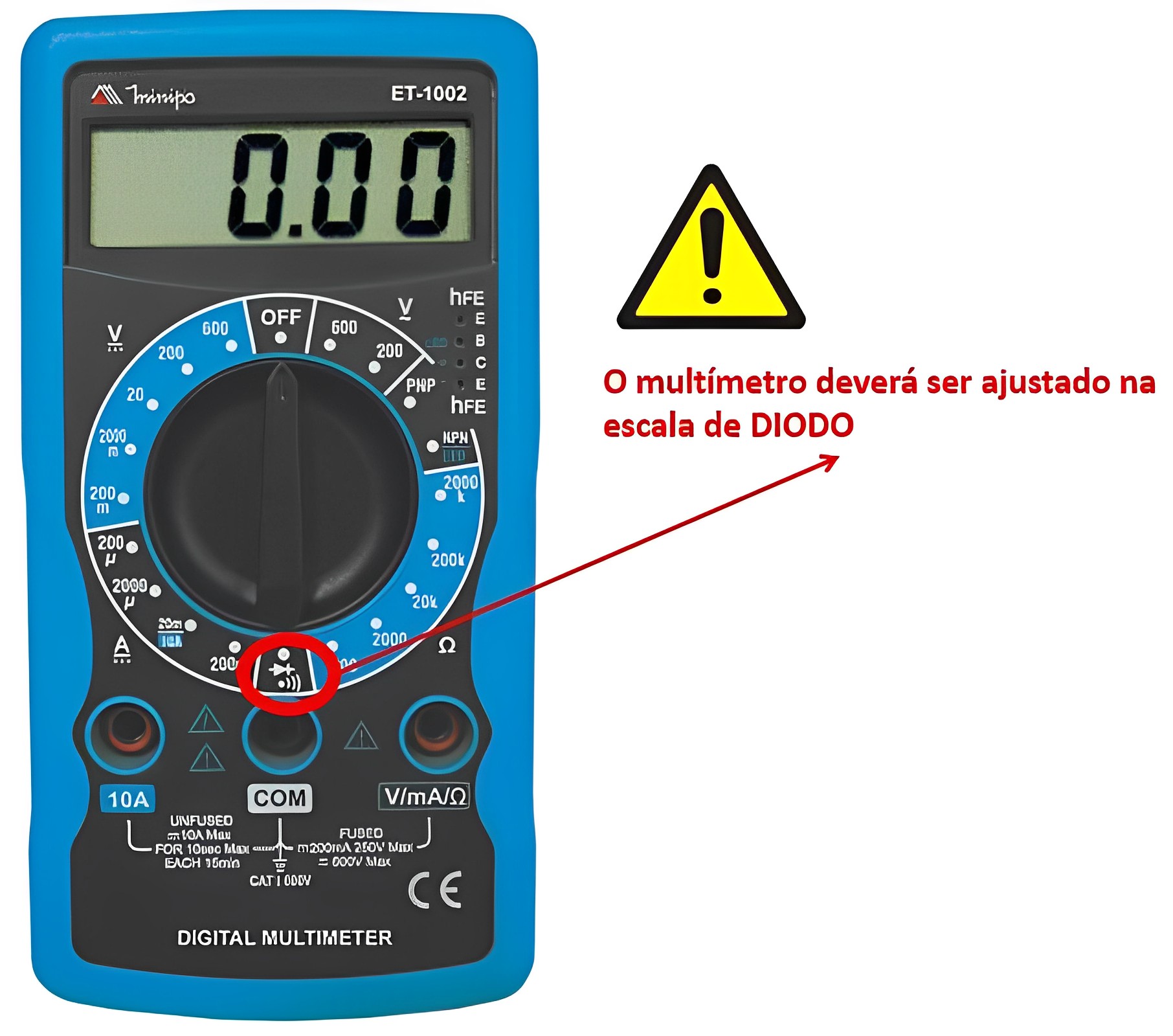

MULTIMETRO-AJUSTADO-DIODO


 Os valores que deverão ser encontrados durante o teste são os mesmos que são achados nos testes de diodo, ou seja, valor de queda de tensão entre 0,4 a 0,7 mA (miliamperes) em todos os pontos de medição, com variação de 10%.

DEMOSTRAÇÃO-DE-TESTES-VALORES-QUE-DEVERÃO-SER-ENCONTRADOS-POSITIVA
DEMOSTRAÇÃO-DE-TESTES-VALORES-QUE-DEVERÃO-SER-ENCONTRADOS-NEGATIVA



Entretanto, esse valor de referência poderá ser diferente de acordo com o fabricante, por esse motivo é importante ter os dados técnicos do IPM que esta sendo testado para achar os valores corretos na medição (folha de dados, "datasheet").
