FALHA DE COMUNICAÇÃO EM VRF, PRINCIPAIS CAUSAS!

O erro de comunicação, na prática, ocorre quando a unidade externa (condensadora) para de receber informações da unidade interna (evaporadora), ou vice-versa. É um dos erros mais comuns em sistema VRF e um dos mais amplos, pois a falha pode esta relacionada tanto a falhas eletrônicas na unidade externa ou interna, bem como irregularidades elétricas, de infraestrutura de cabos de comunicação entre os outros.

ERRO DE COMUNICAÇÃO-FALHA-COMUNICAÇÃO-VRF


Para o sistema definir erro de comunicação, o fluxo de dados entre às duas unidades devem ser ausentes em um determinado período (entre um minuto a dois minutos, tempo de resposta dependente da velocidade do fluxo de dados estipulados pelo fabricante).

Durante esse período, a unidade interna envia trem de pulsos, com dados informando as suas condições operacionais até a unidade externa. Já a unidade externa responde à unidade interna também com outro fluxo de dados (trem de pulsos), indicando que esta ciente das informações recebida. Isso ocorre de forma dinâmica.

DEMONSTRAÇÃO-FLUXO-DE-DADOS-ERRO-DE-COMUNICAÇÃO

CARACTERÍSTICAS DE UM SISTEMA VRF COM ERRO DE COMUNICAÇÃO

  • Falhas recorrentes de comunicação que são resetadas através do desligamento dos disjuntores.
  • Unidades evaporadoras que não respondem a comandos do controle remoto.

ALGUMAS SITUAÇÕES COMUNS PARA O ERRO DE COMUNICAÇÃO:

1-CABO DE COMUNICAÇÃO ROMPIDO OU EM CURTO

Umas das causas mais comuns quando o cabo de comunicação se rompe ou entra em curto-circuito principalmente quando existe emendas (o que não é indicado). A maneira mais simples para identificar é através do teste de continuidade, ou passando um novo par de cabo entre a unidade externa mestre até a unidade evaporadora mais próxima, e fazer um novo endereçamento.

CABO DE COMUNICAÇÃO-EM-CURTO-CIRCUITO

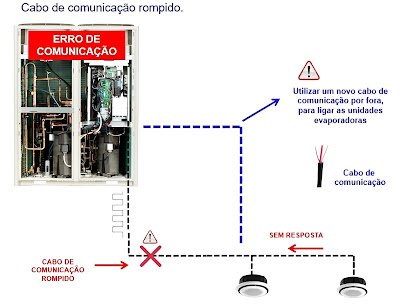

CABO DE COMUNICAÇÃO-ROMPIDO

2-DIVERGÊNCIA NA QUANTIDADE DAS UNIDADES EVAPORADORAS

Geralmente ocorre quando a quantidade de evaporadoras ajustadas no processo de start up diverge da quantidade instalada, por falta de energia de alguma unidade evaporadora, parte do trecho do cabo de comunicação danificado entre outros.

DIVERGÊNCIA-NA-QUANTIDADE-DAS-UNIDADES-EVAPORADORAS

3-CURTO-CIRCUITO NA PLACA MÃE DA UNIDADE CONDENSADORA OU PLACA DA UNIDADE EVAPORADORA

Em ambos os casos, haverá erro de comunicação. Entretanto, na unidade evaporadora, essa falha pode ser individual da unidade com a placa em curto, ou, em alguns casos o curto causa interferência em  toda a malha de comunicação fazendo com que todas as unidades evaporadoras também fiquem sem comunicação.


PLACA-DA-UNIDADE-CONDENSADORA-EM-CURTO

PLACA-DA-UNIDADE-EVAPORADORA-EM-CURTO




O erro de comunicação, na prática, ocorre quando a unidade externa (condensadora) para de receber informações da unidade interna (evaporadora), ou vice-versa. É um dos erros mais comuns em sistema VRF e um dos mais amplos, pois a falha pode esta relacionada tanto a falhas eletrônicas na unidade externa ou interna, bem como irregularidades elétricas, de infraestrutura de cabos de comunicação entre os outros.

ERRO DE COMUNICAÇÃO-FALHA-COMUNICAÇÃO-VRF


Para o sistema definir erro de comunicação, o fluxo de dados entre às duas unidades devem ser ausentes em um determinado período (entre um minuto a dois minutos, tempo de resposta dependente da velocidade do fluxo de dados estipulados pelo fabricante).

Durante esse período, a unidade interna envia trem de pulsos, com dados informando as suas condições operacionais até a unidade externa. Já a unidade externa responde à unidade interna também com outro fluxo de dados (trem de pulsos), indicando que esta ciente das informações recebida. Isso ocorre de forma dinâmica.

DEMONSTRAÇÃO-FLUXO-DE-DADOS-ERRO-DE-COMUNICAÇÃO

CARACTERÍSTICAS DE UM SISTEMA VRF COM ERRO DE COMUNICAÇÃO

  • Falhas recorrentes de comunicação que são resetadas através do desligamento dos disjuntores.
  • Unidades evaporadoras que não respondem a comandos do controle remoto.

ALGUMAS SITUAÇÕES COMUNS PARA O ERRO DE COMUNICAÇÃO:

1-CABO DE COMUNICAÇÃO ROMPIDO OU EM CURTO

Umas das causas mais comuns quando o cabo de comunicação se rompe ou entra em curto-circuito principalmente quando existe emendas (o que não é indicado). A maneira mais simples para identificar é através do teste de continuidade, ou passando um novo par de cabo entre a unidade externa mestre até a unidade evaporadora mais próxima, e fazer um novo endereçamento.

CABO DE COMUNICAÇÃO-EM-CURTO-CIRCUITO


CABO DE COMUNICAÇÃO-ROMPIDO

2-DIVERGÊNCIA NA QUANTIDADE DAS UNIDADES EVAPORADORAS

Geralmente ocorre quando a quantidade de evaporadoras ajustadas no processo de start up diverge da quantidade instalada, por falta de energia de alguma unidade evaporadora, parte do trecho do cabo de comunicação danificado entre outros.

DIVERGÊNCIA-NA-QUANTIDADE-DAS-UNIDADES-EVAPORADORAS

3-CURTO-CIRCUITO NA PLACA MÃE DA UNIDADE CONDENSADORA OU PLACA DA UNIDADE EVAPORADORA

Em ambos os casos, haverá erro de comunicação. Entretanto, na unidade evaporadora, essa falha pode ser individual da unidade com a placa em curto, ou, em alguns casos o curto causa interferência em  toda a malha de comunicação fazendo com que todas as unidades evaporadoras também fiquem sem comunicação.


PLACA-DA-UNIDADE-CONDENSADORA-EM-CURTO

PLACA-DA-UNIDADE-EVAPORADORA-EM-CURTO




O erro de comunicação, na prática, ocorre quando a unidade externa (condensadora) para de receber informações da unidade interna (evaporadora), ou vice-versa. É um dos erros mais comuns em sistema VRF e um dos mais amplos, pois a falha pode esta relacionada tanto a falhas eletrônicas na unidade externa ou interna, bem como irregularidades elétricas, de infraestrutura de cabos de comunicação entre os outros.

ERRO DE COMUNICAÇÃO-FALHA-COMUNICAÇÃO-VRF


Para o sistema definir erro de comunicação, o fluxo de dados entre às duas unidades devem ser ausentes em um determinado período (entre um minuto a dois minutos, tempo de resposta dependente da velocidade do fluxo de dados estipulados pelo fabricante).

Durante esse período, a unidade interna envia trem de pulsos, com dados informando as suas condições operacionais até a unidade externa. Já a unidade externa responde à unidade interna também com outro fluxo de dados (trem de pulsos), indicando que esta ciente das informações recebida. Isso ocorre de forma dinâmica.

DEMONSTRAÇÃO-FLUXO-DE-DADOS-ERRO-DE-COMUNICAÇÃO

CARACTERÍSTICAS DE UM SISTEMA VRF COM ERRO DE COMUNICAÇÃO

  • Falhas recorrentes de comunicação que são resetadas através do desligamento dos disjuntores.
  • Unidades evaporadoras que não respondem a comandos do controle remoto.

ALGUMAS SITUAÇÕES COMUNS PARA O ERRO DE COMUNICAÇÃO:

1-CABO DE COMUNICAÇÃO ROMPIDO OU EM CURTO

Umas das causas mais comuns quando o cabo de comunicação se rompe ou entra em curto-circuito principalmente quando existe emendas (o que não é indicado). A maneira mais simples para identificar é através do teste de continuidade, ou passando um novo par de cabo entre a unidade externa mestre até a unidade evaporadora mais próxima, e fazer um novo endereçamento.

CABO DE COMUNICAÇÃO-EM-CURTO-CIRCUITO


CABO DE COMUNICAÇÃO-ROMPIDO

2-DIVERGÊNCIA NA QUANTIDADE DAS UNIDADES EVAPORADORAS

Geralmente ocorre quando a quantidade de evaporadoras ajustadas no processo de start up diverge da quantidade instalada, por falta de energia de alguma unidade evaporadora, parte do trecho do cabo de comunicação danificado entre outros.

DIVERGÊNCIA-NA-QUANTIDADE-DAS-UNIDADES-EVAPORADORAS

3-CURTO-CIRCUITO NA PLACA MÃE DA UNIDADE CONDENSADORA OU PLACA DA UNIDADE EVAPORADORA

Em ambos os casos, haverá erro de comunicação. Entretanto, na unidade evaporadora, essa falha pode ser individual da unidade com a placa em curto, ou, em alguns casos o curto causa interferência em  toda a malha de comunicação fazendo com que todas as unidades evaporadoras também fiquem sem comunicação.


PLACA-DA-UNIDADE-CONDENSADORA-EM-CURTO

PLACA-DA-UNIDADE-EVAPORADORA-EM-CURTO
