COMO IDENTIFICAR OS CÓDIGOS DE ERRO EM VRF

A interpretação do código de erro em sistemas VRF's é o modo mais prático para a solução de uma falha. Pois é a partir delas que tomamos as decisões corretas de como iniciar as devidas correções no equipamento. Iremos abordar a lógica para interpretar esses alarmes.

É imprescindível que o profissional que for realizar o diagnóstico tenha em mão o Manual de Operação e Instalação do Produto (IOM), ou o Manual de Serviços (Service Manual), caso contrario, se tornará mais complicado aplicar as correções, após a identificação do alarme.

PODEMOS CLASSIFICAR OS CÓDIGOS DE ERROS EM SISTEMAS VRF's DA SEGUINTE FORMA:

ERROS DAS UNIDADES INTERNAS

Basicamente, os alarmes apresentados nas unidades internas são aqueles que ao atingirem uma ou mais unidades internas, não implicam no funcionamento das demais unidades do sistema, exemplo:

• Falha em Sensores de Temperatura
• Falha em Bomba de Dreno
• Falha em Motor Ventilador

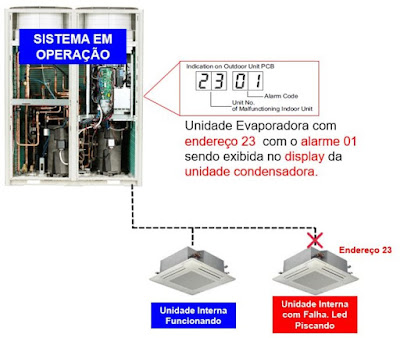

Nessas ocasiões, apenas a unidade evaporadora irá exibir um alarme através de led's ou display de 7 segmentos, e dependendo do fabricante, também haverá exibição do alarme na unidade evaporadora no display de 7segmentos do condensador, geralmente quando o endereçamento dos evaporadores é manual, pois será exibido o endereço da unidade evaporadora com falha.

ERROS DAS UNIDADES EXTERNAS

Já os erros nas unidades externas, são exibidos nas próprias unidades condensadoras, como também nas unidades evaporadoras. Dizemos ser erros das unidades externas aqueles que ocorrem no condensador, como, por exemplo:

• Falha em Sensores de Temperatura
• Falha em Sensores de Pressão
• Falha em Motor Ventilador
• Falha em Compressor
• Falha em Placas (Inverter, Filtro, Principal)

O alarme, na grande maioria dos casos, são exibidos apenas nas unidades condensadoras mestres além das unidades evaporadoras.

Quando a falha ocorre na unidade escrava, em alguns casos, o alarme é apenas exibido na unidade escrava com falha e também nas unidades internas indicando irregularidades na parte externa, todavia, não exibe o alarme na unidade mestre, mais isso irá depender do fabricante do VRF.

Também existem os casos no qual a unidade mestre indica que a unidade escrava está com alarme. Nesse caso a unidade mestre exibe um código, informando que a unidade escrava está com alarme, exemplo:

Lembrando que por lógica de endereçamento, unidade mestre sempre possuirá o endereço 1, escrava 01, possuirá o endereço 2 e assim sucessivamente.

PUBLICIDADE

ERROS DO SISTEMA

Classificamos como erro no sistema, ou erro sistêmico aquele que não é ocasionado por falhas de peças nas unidades evaporadoras e condensadoras, mas sim, quando algo em comum entre as duas no sistema apresenta uma irregularidade, exemplo:

• Baixa Tensão (tensão abaixo da nominal do equipamento)
• Alta Tensão (tensão acima da nominal do equipamento)
• Baixa Pressão (por vazamento de fluido)
• Alta Pressão (por excesso de fluido)
• Erro de Comunicação (por danos nos cabos ou irregularidades na rede elétrica que interferem no fluxo de dados), pois este erro também pode ser causado por falha em peças na unidade evaporadora e condensadora.

ERROS DE CONTROLE E AUTOMAÇÃO

Estes tipos de erros ocorrem quando se possui um sistema de automação responsável por controlar todo o sistema VRF através de um controle central. A automação ela nada mais é que um gerenciador de tarefas que otimiza toda visualização bem como os comando dados a um sistema.

Por ele ser mais um "acessório", complementar ao sistema, quando ele apresenta uma falha, ele não influencia o funcionamento do VRF, porém, dependendo do tipo de automação acaba perdendo o único meio de controlar, ajustar, e monitorar o sistema VRF. Exemplo:

Mesmo que a unidade condensadora exiba o alarme referente a uma falha na comunicação da automação, e caso seja utilizado com controle remoto sem fio para acionar as unidades evaporadoras, o sistema entrará em funcionamento normalmente, porém, o alarme de falha de comunicação entre sistema e automação, continuará sendo exibido tanto na unidade condensadora quanto na automação (e em alguns casos também nas unidades evaporadoras, dependendo do fabricante do VRF).Exemplo:
