ALARME E422/C422 WIND FREE SAMSUNG, POSSÍVEIS CAUSAS


ALARME E422/C422-WIND-FREE-SAMSUNG

Segundo o manual de instalação da Samsung, o alarme E4 22 significa bloqueio no tubo de alta pressão. Porém, temos que entender onde começa e termina os pontos de alta pressão no sistema.

DEMOSTRAÇÃO-PONTOS-DE-ALTA-PRESSÃO-NO-SISTEMA-VAPOR-LÍQUIDO


Sabendo, agora, onde começa e termina a parte de alta pressão do sistema, o segundo questionamento é: Como o sistema detecta a alta pressão? Lembrando que os aparelhos Split, não possuem dispositivos de monitoramento e proteção por alta ou baixa pressão (pressostatos e transdutores).

SPLIT-WHIND-FREE-NÃO-POSSUI-TRANSDUTOR-NEM-PRESSOSTATO

Nesse caso, como a pressão e temperatura andam juntas, nos restam os sensores de temperatura como o dispositivo responsável por monitorar irregularidades no sistema (através da aferição da temperatura).

Sabendo disso, podemos então iniciar a avaliação do sistema e classificamos algumas possíveis causas para o alarme E4 22.
PUBLICIDADE

SENSORES DE TEMPERATURA DA UNIDADE EVAPORADORA

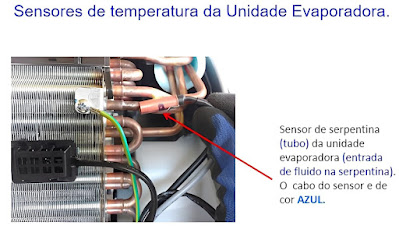

 A unidade evaporadora do equipamento Wind Free, possuem três sensores, sendo um de temperatura ambiente, e outros dois sensores de serpentina, ambos de 10 Kôhms (em temperatura ambiente de 25°). Um sensor fica localizado na entrada da serpentina (Eva In), monitorando a temperatura do fluido refrigerante que entra no evaporador, e outro na saída do evaporador (Eva Out).

SENSORES DE TEMPERATURA-AZUL-UNIDADE-EVAPORADORA-WHIND-FREE

SENSORES DE TEMPERATURA-VERMELHO-UNIDADE-EVAPORADORA-WHIND-FREE
Caso, um desses sensores esteja com a resistência ôhmica fora da faixa, será registrado uma temperatura anormal pelo sistema, será exibido o alarme E4 22.

TESTE DOS SENSORES DE TEMPERATURA DA UNIDADE EVAPORADORA

O teste básico para definirmos se o sensor esta ou nao com avaria e através da verificação da sua resistência ôhmica. É importante ter a tabela com os valores de Resistencia X Temperatura dos sensores.

TESTE DOS SENSORES-DE-TEMPERATURA-DA-UNIDADE-EVAPORADORA-TABELA-RESISTÊNCIA

Elas poderão ser acessadas através do App Samsung Climatiza.

VÁLVULA DE EXPANSÃO ELETRÔNICA (EVV)

A válvula de expansão, regula a vazão de fluido refrigerante ao evaporador. Se por algum motivo ela esteja com um problema elétrico (bobina aberta ou em curto), ou, mecânica (travada ou obstruída), teremos uma restrição na passagem de fluido refrigerante até a unidade evaporadora.

VÁLVULA DE EXPANSÃO ELETRÔNICA-EVV

Isso afetará diretamente no ciclo de refrigeração e poderá influenciar para o alarme E4 22 (devido á leitura da temperatura feita pelos sensores no evaporador).

TESTE DA VÁLVULA DE EXPANSÃO ELETRÔNICA

O teste a ser feito na válvula de expansão, resume-se a verificação dos valores de resistência da bobina (atuador da válvula).

DEMONSTRAÇÃO-TESTE-DA-VÁLVULA-DE-EXPANSÃO-ELETRÔNICA


DEMONSTRAÇÃO-COMUM-BOBINA-TESTE-DA-VÁLVULA-DE-EXPANSÃO-ELETRÔNICA


DEMONSTRAÇÃO-TESTE-BOBINA-BOBINA-DA-VÁLVULA-DE-EXPANSÃO-ELETRÔNICA


DEMONSTRAÇÃO-IRREGULARIDADES-BOBINAS-TESTE-DA-VÁLVULA-DE-EXPANSÃO-ELETRÔNICA
PUBLICIDADE

ERROS DURANTE A INSTALAÇÃO

Considerando que os sensores de temperatura da unidade evaporadora (responsável por monitorar a temperatura de entrada e saída de fluido refrigerante) estejam em boas condições, e que a válvula de expansão eletrônica também esteja boa, devemos agora verificar a questão da instalação do aparelho. Neste caso, em uma nova instalação é importante, que seja realizado o processo de desidratação (vácuo), e a adição (se necessário) de fluido refrigerante no sistema.

ERROS-DURANTE-A-INSTALAÇÃO


O não cumprimento desses processos, irá afetar o ciclo de refrigeração e pode a vir emitir o alarme E4-22.

ERROS DURANTE A INSTALAÇÃO

Se o comprimento das tubulações forem superior a 7,5 metros, deverá ser adicionado a cada metro excedente de fluido refrigerante (consultar o manual no App Samsung Climatiza).

MANUAL-SAMSUNG-CLIMATIZA


ERROS-DURANTE-A-INTALAÇÃO-ADIÇÃO-DE-FLUIDO-REFRIGERANTE

OUTRAS CAUSAS PARA O ALARME E422

  • Vazamento de fluido refrigerante
  • Válvulas de serviço fechadas
  • Tubulações amassadas (principalmente a tubulação de expansão).
  • Inversão nas conexões elétricas no evaporador. No caso, o neutro invertido com a fase.

Para acessar mais informações sobre os produtos, Samsung, baixe o App Samsung Climatiza.
