ALARME DE SOBRECORRENTE NO SISTEMA VRF

O alarme de sobrecarga ou sobrecorrente no circuito inverter é uma falha ampla, pois ela abrange praticamente toda a estrutura elétrica da unidade externa. Porém, é importante identificarmos exatamente onde é o circuito de potência inverter responsável por acionar o compressor para em seguida podermos identificar os pontos de teste.


PRINCIPAIS CAUSAS DO ALARME DE SOBRECORRENTE DO CIRCUITO INVERTER:

  • Falha da placa inverter do compressor.
  • Fusível aberto na placa inverter.
  • Curto-circuito no compressor inverter.
  • Alguns casos, excesso de fluido refrigerante.
  • Tensão acima/abaixo da nominal da rede.
  • Etc...

FALHA DA PLACA INVERTER DO COMPRESSOR

Um dos erros mais comuns é a falha da placa inverter, na sua maioria o módulo de potência inteligente (IPM) responsável por acionar o compressor. Deve-se realizar o teste do módulo a fim de detectar curto-circuito no módulo.

Os valores que deverão ser encontrados durante o teste são os mesmos achados nos testes de diodo, ou seja, valor de queda de tensão entre 0,4 a 0,7 mA (miliamperes) em todos os pontos de medição, com variação de 10%.

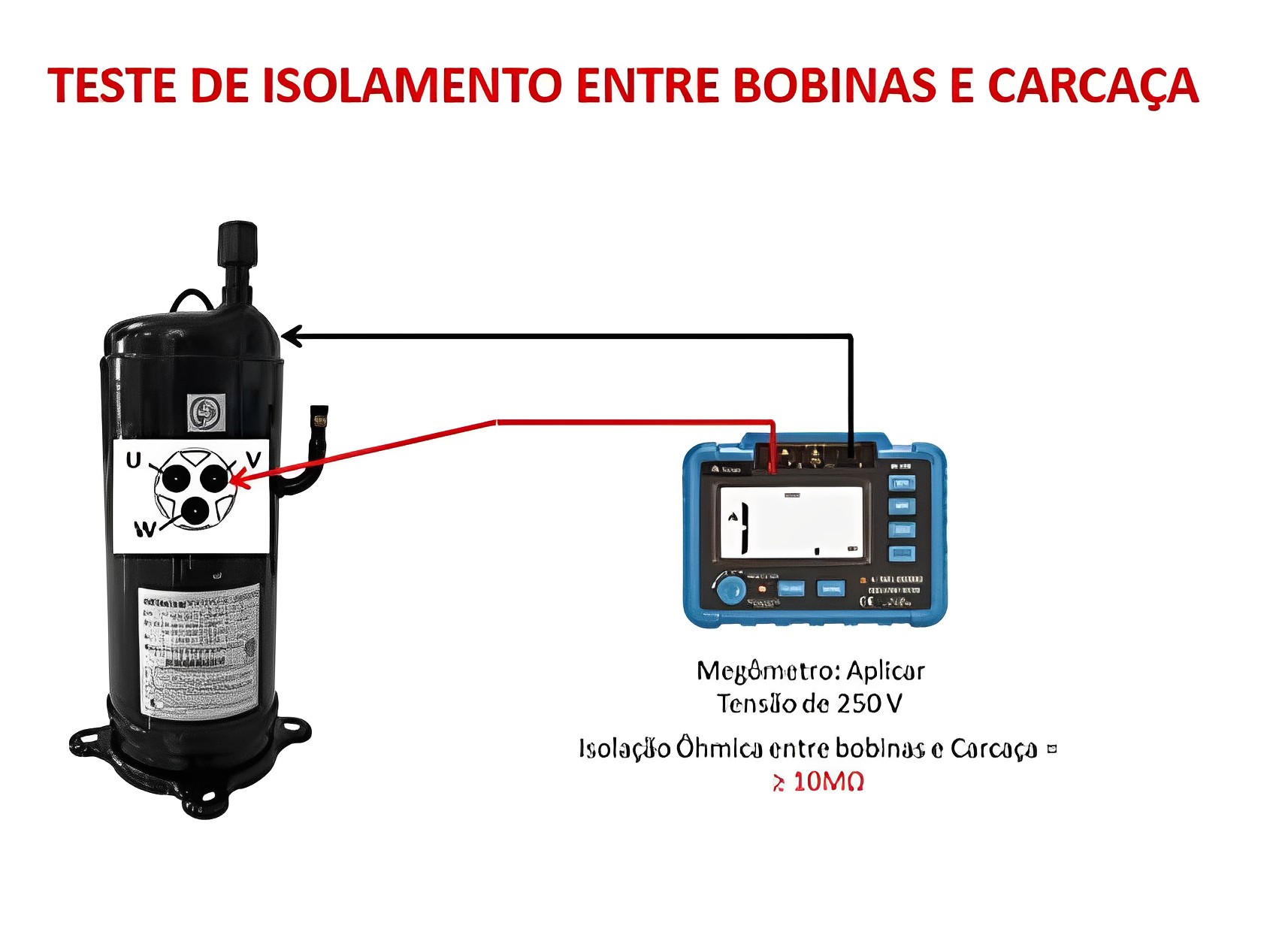

FALHA DO COMPRESSOR INVERTER

O alarme é apresentado no momento do acionamento do compressor inverter. Caso o módulo IPM esteja em boas condições, o próximo passo é verificar a integridade do compressor inverter, pois quando em curto-circuito ou mecanismo "travado", no momento do seu funcionamento, os níveis de corrente elétrica se elevam, gerando a falha.


EXCESSO DE FLUIDO REFRIGERANTE

Com o excesso de fluido refrigerante, automaticamente existirá uma sobrecarga no sistema, o que exigirá um maior trabalho do compressor inverter. Isso em termos práticos resultará em um aumento progressivo da corrente elétrica, vindo causar o alarme por sobrecarga no circuito inverter.


TENSÃO ACIMA OU ABAIXO DA NOMINAL

A tolerância da tensão fornecida pela rede elétrica ao equipamento deve ser de +/- 10%. Fora dessa margem, a probabilidade de falha no circuito de potência inverter é grande.
